1 .按固定裝置的型號分類

由于熱電偶作為主要的測溫手段，用途非常廣泛，固定裝置和技術性能有很多要求，因此熱電偶的固定裝置分為無固定裝置、螺紋式、固定凸緣式、可動凸緣式、可動凸緣角尺式、錐形保護管式6種。

2 .按裝配和結構分類

根據熱電偶的性能、結構方式，可分為拆裝式熱電偶、耐壓式熱電偶、護套熱電偶、彈簧固定式熱電偶等特殊用途的熱電偶。

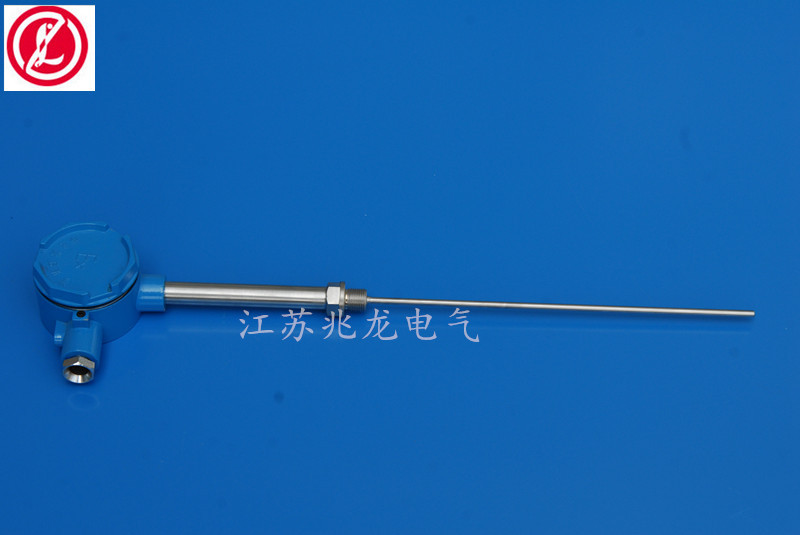

固定螺釘錐形熱電偶安裝要求

熱電偶和熱電阻的安裝應注意測溫準確、安全、易于維護，不影響設備的運行和生產工作。 為了滿足以上要求，在選擇熱電偶和熱電阻體的安裝部位和插入深度時，必須注意以下幾點

1 .合理選擇測量點的位置，以便能夠在熱電偶和測溫電阻體的測量端與被測量介質之間進行充分的熱交換，必須在閥、彎管以及配管和設備的死角附近設置熱電偶和測溫電阻體。

2、帶保護套的熱電偶和熱電阻體有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻體應該有足夠的插入深度

(1)相對于測量配管中心的流體溫度的熱電偶

如果被測定流體管徑為200mm，則熱電偶或熱電阻的插入深度為100mm，如果被測定流體的管徑為200mm，則熱電偶或熱電阻的插入深度一般為100mm .

(2)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了降低保護套對流體的阻力，防止保護套在流體作用下的破壞，采用了保護管的淺插入方式，或者采用了熱套式熱電偶，淺插入的熱電偶保護套插入主蒸汽管的深度不在75mm以上

(3)如果需要測定煙道內的煙的溫度，煙道的直徑為4m，但熱電偶或熱電阻體的插入深度為1 m即可

(4)測量的原稿插入深度超過1m時，請盡量垂直安裝或安裝支架和保護套。
